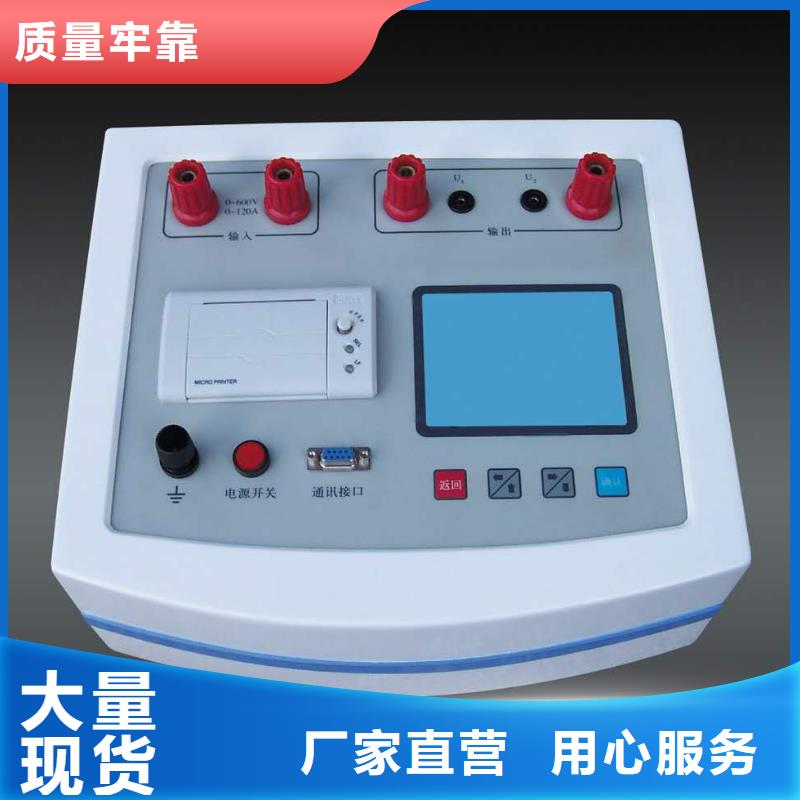

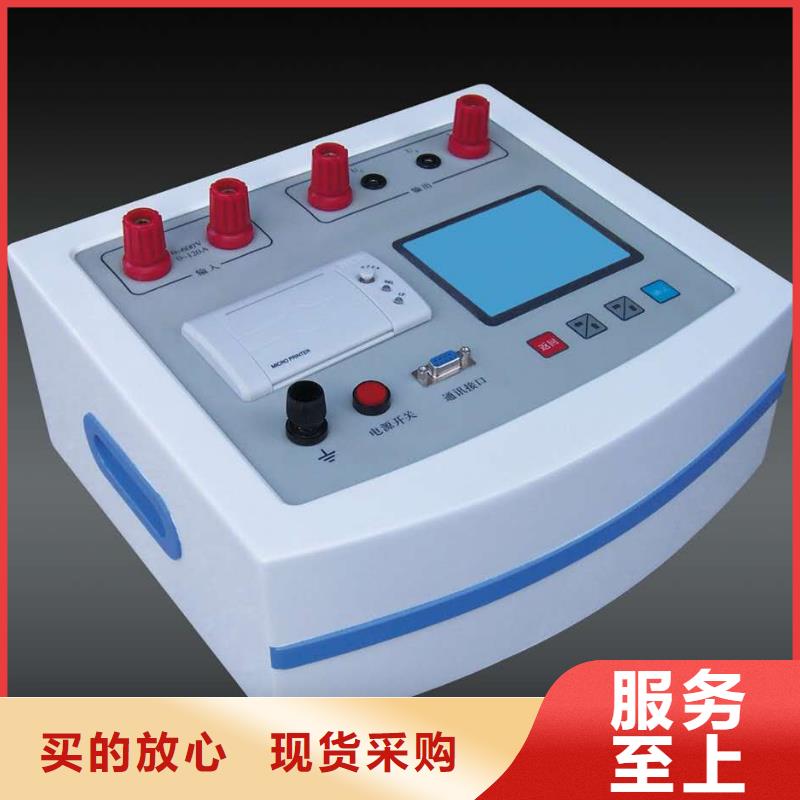

铜仁灭磁过电压测试仪四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。

<铜仁>天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司

铜仁灭磁过电压测试仪本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。 产品符合以下标准相关要求 《GB／T16927.1—2011高电压试验技术第1部分一般定义及试验要求》 《DL/T474.2-2006现场绝缘试验实施导则直流高电压试验》 《GB11032-2010-交流无间隙金属氧化物避雷器》 《DL474.5—92现场绝缘试验实施导则—避雷器试验》 《DLT489-2006大中型水轮发电机静止整流励磁系统及装置试验规程》 2性能特点 2.1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。 2.2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。 2.3.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。 2.4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。 2.5.全中文液晶显示，人机界面良好，操作简单直观。

<铜仁>天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司

铜仁灭磁过电压测试仪常规试验试验一、电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接；短接功率柜的直流输入和交流输出；把灭磁开关柜里面过压及灭磁回路中的二极管或者可控硅阴极阳极短接；断开电压电流变送器以及轴电压抑制回路的输入端的接线；彻底检查端节点可靠性，使用表笔依次测量各短接点。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。3、通过触控方式在LCD屏上，选择“AC 100mA”将漏电流门限值选定100mA内；把定时时间可以任意选定（定时范围5-180s）或不选；将面板上的测试电缆与控制柜铜排牢固连接。4、屏幕触控按“设置”按钮，仪器面板上按下“启动”按钮。调节电压旋钮，升高输出电压，LCD屏上显示输出电压值和漏电流值。若漏电流值未超限，则定时时间完成后，测试装置自动复位后，手动旋转电压调节旋钮至 点；若漏电流超过阈值，仪器发出报警信息，手动调节电压旋钮至 点后，按下复位按钮停止测试。耐压试验要求：交流试验电压应为50Hz的正弦波，在规定试验电压下持续时间1分钟，在承受交流耐压试验电压值的时间内，应不被击穿、不产生绝缘损坏或闪络现象。试验电压按分类：（1）额定励磁电压小于等于500V的：出厂试验为10倍额定励磁电压，小值不得低于1500V；交接试验电压为85%出厂试验电压，且小值不低于1200V；定期检验电压为85%交接试验电压，且小值不低于1000V。（2）额定励磁电压大于500V的：出厂励磁电压为两倍额定励磁电压+4kV；交接实验为85%出厂试验电压；定期检验试验电压为85%交接试验电压。试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：

<铜仁>天正华意电气设备有限公司
选过电压保护器校验仪认准天正华意电气设备有限公司 <铜仁>天正华意电气设备有限公司

铜仁灭磁过电压测试仪四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。

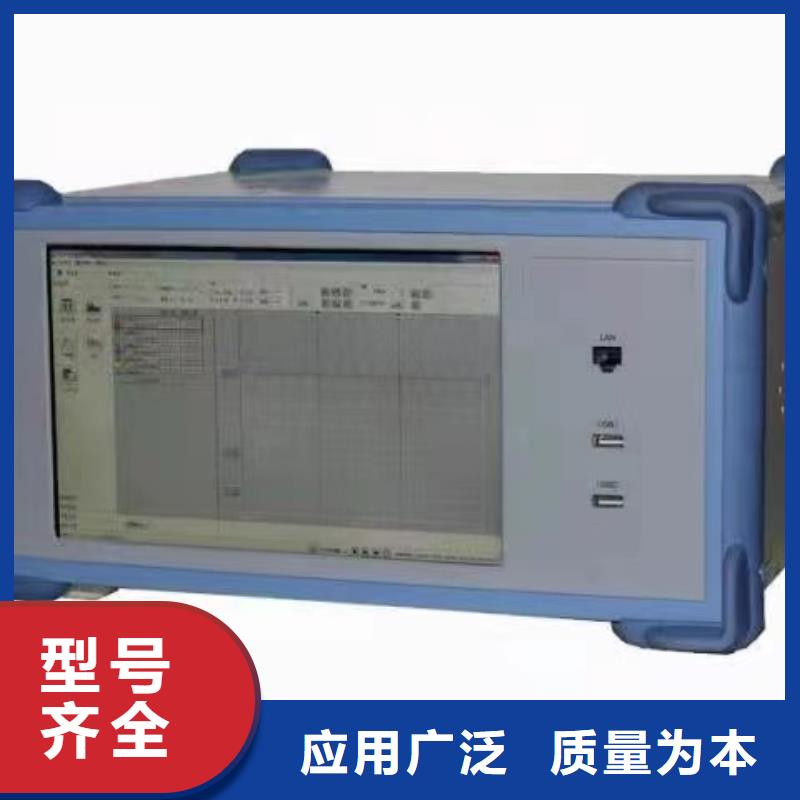

铜仁灭磁过电压测试仪测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图六、操作说明操作前将仪器平放（打开背板地脚支架）或竖放于稳固平台之上，操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！检查电压调节旋钮，确保电源启动前旋钮位于“0”位置，确保测试装置与被测样品的电路连接准确接线牢固，确保不会发生开路或短路。然后打开测试装置电源开关，电源指示灯亮起。屏幕显示本司logo，等待系统软件加载。系统成功启动后，默认先进入耐压试验程序。耐压试验程序和过电压试验程序之间可以自由切换（分别各自界面上的特定控制按钮），单机界面上的“退出”命令，将离开程序回到系统桌面，双击桌面上的“我的设备”类似于PC机的“我的电脑”，进入后选择“NandFlash”，里面可以看到本应用程序和其它几个运行必备文件。里面若有测试生成的图形文件，可以通过U盘进行剪切拷走。 工频放电电压试验装置 工频放电电压试验仪 过电压保护器测试仪 过电压保护器校验仪 过压保护器测试仪 三相过电压保护器测试仪 过电压保护器三相测试仪 组合式过电压保护器测试仪 过电压保护装置

<铜仁>天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司
选过电压保护器校验仪认准天正华意电气设备有限公司 <铜仁>天正华意电气设备有限公司

铜仁灭磁过电压测试仪 、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、面板：六、操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。

铜仁灭磁过电压测试仪尊敬的用户：感谢您选购我公司的10kV电气设备耐压综合试验仪，本试验仪满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子的交流耐压试验。同时兼顾了氧化锌避雷器和三相组合式过电压保护器的试验，全自动测试方式对三相组合式带串联间隙过压保护器使用高压工频交流进行工频放电电压试验，对氧化锌避雷器或三相组合式无间隙过压保护器使用高压直流电源进行U1mA直流泄露试验。完全可替代交流试验变压器和直流高压发生器对电气设备的交直流耐压试验，一机多用。如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。请您在使用本仪器之前仔细阅读本说明书内容。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试仪 灭磁及过电压性能测试仪 励磁系统的灭磁及过电压测试仪 励磁系统灭磁及过电压测试仪 励磁系统灭磁过电压性能测试仪 励磁系统灭磁及过电压性能测试仪 发电机灭磁过压保护装置 发电机灭磁过压测试仪 发电机灭磁过压保护装置测试仪

<铜仁>天正华意电气设备有限公司
选过电压保护器校验仪认准天正华意电气设备有限公司 <铜仁>天正华意电气设备有限公司

铜仁灭磁过电压测试仪测试仪由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。仪器内部含有用于过电压测试的配接电阻，在测试中可以使用可分组设定的内部电阻器，也用可外部接入电阻进行过电压灭磁试验。图二、原理图三、警告事项：灭磁过电压测试仪为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请一定要遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！连接和拆卸被试品时一定要在关机或复位状态和电压输出为“0”时。2）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。3）打开电源开关前要将“电压输出旋钮”调到“0”。4）供电电源为220V、50Hz工频电源。5）测试中和有高压输出时，不得接触被试品。6）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。四、技术指标：输出电压 AC:0---5000VDC:0----5000V输出功率：1200W/1500W（变压器功率可选）电压精度：2%电流精度：2%漏电流范围：AC:0—30—100mA（5000V）AC:0—30—450Ma (3500V)DC:0—30mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）操 作： 设置时间、交直流测试、限流值，触摸屏操作。波形数据存储：USB盘（不小于8g）外形尺寸：380宽*320高*260深重 量：约 18kg供电电源：AC220V（±10%），50Hz五、应用范围：励磁系统介电性能试验非线性电阻漏电试验灭磁过电压保护特性试验通用交直流耐压试验

<铜仁>天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司

铜仁灭磁过电压测试仪过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！图八、投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 灭磁过电压测试仪

<铜仁>天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司 <铜仁>天正华意电气设备有限公司

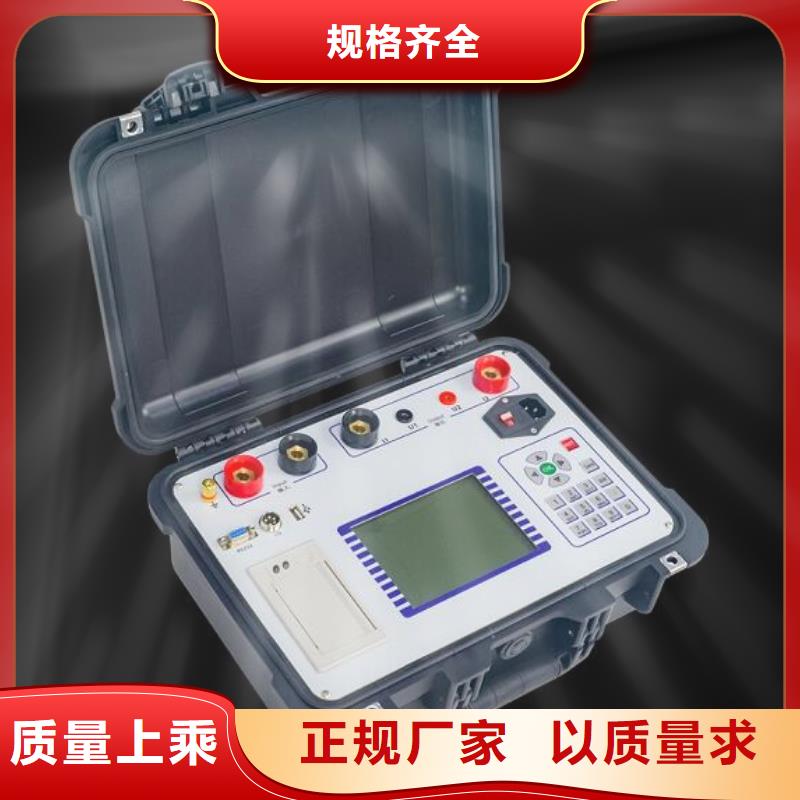

铜仁灭磁过电压测试仪1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。

铜仁灭磁过电压测试仪测试仪由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。仪器内部含有用于过电压测试的配接电阻，在测试中可以使用可分组设定的内部电阻器，也用可外部接入电阻进行过电压灭磁试验。图二、原理图三、警告事项：灭磁过电压测试仪为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请一定要遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！连接和拆卸被试品时一定要在关机或复位状态和电压输出为“0”时。2）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。3）打开电源开关前要将“电压输出旋钮”调到“0”。4）供电电源为220V、50Hz工频电源。5）测试中和有高压输出时，不得接触被试品。6）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。四、技术指标：输出电压 AC:0---5000VDC:0----5000V输出功率：1200W/1500W（变压器功率可选）电压精度：2%电流精度：2%漏电流范围：AC:0—30—100mA（5000V）AC:0—30—450Ma (3500V)DC:0—30mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）操 作： 设置时间、交直流测试、限流值，触摸屏操作。波形数据存储：USB盘（不小于8g）外形尺寸：380宽*320高*260深重 量：约 18kg供电电源：AC220V（±10%），50Hz五、应用范围：励磁系统介电性能试验非线性电阻漏电试验灭磁过电压保护特性试验通用交直流耐压试验

<铜仁>天正华意电气设备有限公司

铜仁灭磁过电压测试仪感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。 本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。 二、使用须知 灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。 1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。 2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！ 3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！ 4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。 5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。 6）打开电源开关前要将“电压输出旋钮”调到“0”。 7）供电电源为220V、50Hz工频电源。 8）测试中和有高压输出时，不得接触被试品。 9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。 注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！

<铜仁>天正华意电气设备有限公司
选过电压保护器校验仪认准天正华意电气设备有限公司 <铜仁>天正华意电气设备有限公司

铜仁灭磁过电压测试仪交流测量”页面在“交流测量确认页面”按“进入”键后进入“交流测量”页面，仪器输出交流高压进行试验，如图9。测量输出高压时，仪器有声光报警提示。测量过程中可以按“中止”键中止当前的测量。测量完毕，显示测量结果，即三次的测量数据及平均值。动作电压 交流19.1kV 19.3kV 测量A-N中止图9交流测量4.3.3 “交流测量结果”页面工频放电电压试验仪器自动测试三次，每次间隔15秒，并取三次测试的平均值做为终测量结果显示。如图10所示。动作电压 测量19.1kV 19.3kV 结果19.1kV A-N平均 19.1kV 退出图10交流测量结果按左键可打印测量结果，页面会自动按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相别顺序循环显示，用户可根据此显示进行接线，以便打印数据与相别正确对应。按右边的“退出”键退出本次测试，并返回“交流测量功能”页面。4.4 “无间隙TBP ZnO避雷器”页面在功能选择页面按“选择”键选择“无间隙TBP ZnO避雷器”，即可进入该测量页面，如图11所示。按“退出”键可退出并返回功能选择页面；按“进入”键进入“直流测量确认”页面。 直流测量无间隙TBP ZnO避雷器泄漏电流退出 进入图11 直流测量功能4.4.1 “直流测量确认”页面在“直流测量功能”页面按“进入”键进入“直流测量确认”页面，如图12所示。确定加直流高压？请确认接线正确退出 进入图12直流测量确认按“退出”键退出测量，返回“测量功能选择”页面；按“进入”键将输出直流高压，开始“直流1mA参考电压试验”（简称“直流测量”）。注意：1、在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压。2、开始测量前，应确认接线正确，接地良好，以免发生电击事故。3、10秒内无操作，仪器自动返回上一页面“直流测量功能”页面。

<铜仁>天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司
<铜仁>天正华意电气设备有限公司

铜仁灭磁过电压测试仪过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。一、技术指标1.输出电压0-30KV（有效值）； 输出电流0-25mA2.检测放电方式: 波形检测和付立叶变换方式3.准确度: 电压: ±（读数×2%+0.1） 电流: ±（读数×2%+0.1）4.高压切断时间: 小于0.2秒5.电压分辨率：0.001KV 电流分辨率：0.001mA 6. 输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电7.计算机接口： 标准RS232接口 8.打印机： 热敏微型打印机9.环境温度：-10℃～50℃ 相对湿度：<90%二、性能特点1.仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。2.全触摸液晶显示屏超大全图形操作界面每过程都非常清晰明了.操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。。3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预.4.一体化机型，内附高压电源，便于现场测试，减少现场接线。5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。7.防误操作：电压、电流实时监示;接线端子高/低压分明;缓速升压迅速降压声音报警。8.抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。9.高压电缆：为耐高压绝缘导线，但为了测量，请悬空使用。

选过电压保护器校验仪认准天正华意电气设备有限公司

铜仁灭磁过电压测试仪感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。 本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。 二、使用须知 灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。 1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。 2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！ 3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！ 4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。 5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。 6）打开电源开关前要将“电压输出旋钮”调到“0”。 7）供电电源为220V、50Hz工频电源。 8）测试中和有高压输出时，不得接触被试品。 9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。 注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！

<铜仁>天正华意电气设备有限公司 选过电压保护器校验仪认准天正华意电气设备有限公司

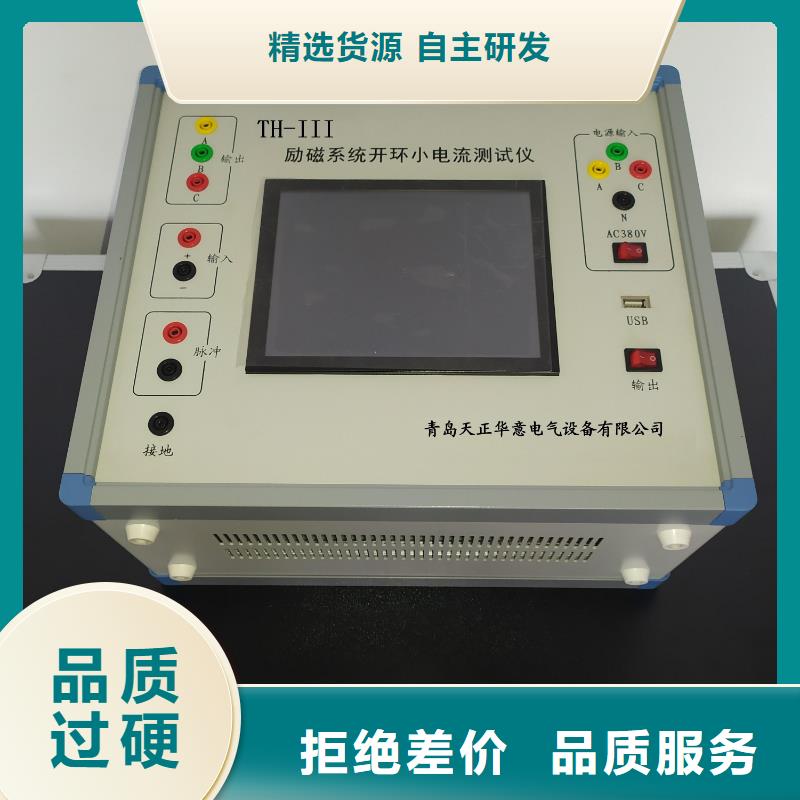

铜仁灭磁过电压测试仪电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪 工频过电压保护试验装置 励磁系统小电流测试装置 励磁系统开环小电流测试仪 励磁小电流测试仪
