锦州二次压降负载测试仪一、功能特点1、自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。2、自动计算三相的比差、角差、综合误差。3、自动完成电压互感器和电流互感器二次回路负荷的测量。4、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。5、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。6、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。7、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。8、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。9、电池剩余电量百分数指示功能，绝非简单的亏电报警。10、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。11、用户可随时将测试的数据通过微型打印机将结果打印出来。12、测试结果存储功能，可存储200组测试数据。13、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

锦州二次压降负载测试仪用来进行低压计量用电流互感器变比的检测，屏中首先给出接线提示：一次电流用C相钳表进行测量，同时显示出当前选择的钳表形式和档位（用户可根据被测互感器的实际电流情况选择不同的钳表，在不超量限的情况下尽可能的选择接近的电流档位），注意：钳表的使用和参数设置中电流档位的选择一定要对应，否则会造成测试结果不正常的情况，例如：用户使用口径为50毫米的钳表进行测量时，本应在100A【中钳】和500A【中钳】两种量程中选择，但用户错误的选择了400A【大钳】或2000A【大钳】中的一种，就会造成测试结果不正常；屏中还显示一次侧实测电流值、二次侧实测电流值、测试变比值、测量夹角（通过夹角可判定互感器的一次侧和二次侧是否极性相同、是否相别一致；如果夹角为0°左右，则说明互感器一次和二次同极性且同相别；如果夹角为180°左右，则说明互感器一次和二次同相别但极性反；如果夹角为60°、120°、240°或300°左右的数值，则说明相别和极性都可能反）。（9）测试_485界面这个界面用来对全电子式多功能电能表进行485通讯接口正常与否和各个功能参数的测试；共分四屏，按F1可调出现场表各费率点及总的电能参数。图十一、测试_485 电能按F2显示各费率点及功率需量。图十二、测试_485 需量按F3可调三相电压、电流、有功功率、无功功率、功因数。图十三、测试_485 电测按F4显示现场表的工作状态如近编程时间、需量清零时间、编程次数、需量清零次数、电池工作时间、电表日期、系统时间、需量周期、滑差时间、自动抄表日期等。图十四、测试_485 状态

<锦州>天正华意电气设备有限公司 供应数字等电位测试仪_诚信厂家

锦州二次压降负载测试仪无线二次压降1、功能说明该功能用来无线同步测量电压互感器二次压降，两台手持终端分别放置在电压互感器侧和电表侧，可以单相测量也可以三相测量，支持三相三线制和三相四线制，如果是单相测量和三相四线制测量接线类型端都选“三相四线”，否则选“三相三线”。开机后，选中压降测试，进入下一界面如图所示，选择本机是在电表端还是PT端。2、操作说明功能选择在开机界面下，通过“←”“→”，来选择本机是在电表端还是在PT端。然后再按确认键 进入“PT压降测试”参数设置界面，如下图所示：PT压降测试参数设置“PT压降测试”参数设置界面包括了“测试点编号”，“当前温度”，“当前湿度”，“PT二次额定电压”，“平均功率因素”，用“↑”，“↓” 来更改值，“测试点编号”和“平均功率因素”按下“↑”，“↓”键越久，更改的速度越快。“测试点编号”是用来区分不同测试地点的。小值是 100000，值是100600。按下“↑”，“↓”键来更改。“当前温度”用于记录测试时刻的环境温度，小值是-20°，值是＋60°. 按下“↑”，“↓”键来更改。“当前湿度”用于记录测试时刻的环境湿度。小值0％，值是 . 按下“↑”，“↓”键来更改。“PT二次额定电压”用于记录被测PT的二次额定电压，有三个选项，分别是“100.00V”“57.72V”“33.33V”，按下“↑”，“↓”键来更改。“平均功率因素”是指线路平均功率因数，小值0.5，值1.0，按下“↑”，“↓”键来更改。可用线路的半年或一年的有功电量和无功电量求得，如果不能获得半年或一年的数据，可用瞬时功率因素代替，计算公式为：平均功率因素 ＝ 有功电量 / √（有功电量^2 ＋ 无功电量^2）“接线类型”是指压降测试的PT二次的接线类型 ，分为“三相三线”和“三相四线”。如果是单相测量，则选择“三相四线”，按下“↑”，“↓”键来更改。

<锦州>天正华意电气设备有限公司 供应数字等电位测试仪_诚信厂家

锦州二次压降负载测试仪 三线压降自校 异常图五 三线压降自校 正常图五所示为三线压降自校结果显示内容包括：PT侧AB相电压，CB相电压，Wh侧AB相电压，CB相电压，两侧AB相角差、CB相角差；两侧AB相比差、CB相比差；AB相综合误差及修约值，CB相综合误差及修约值。4．三线压降屏在选中‘三线压降’功能后，按键，进入三线压降测试屏，即开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图六所示），正常的话在计够60次后测试完毕，显示测试结果（如图七所示）。图六 三线压降测试 异常图七 三线压降测试 正常图七所示为三线压降测试结果包括：PT侧AB相电压，CB相电压；Wh侧AB相电压，CB相电压；两侧AB相比差、CB相比差；两侧AB相角差、CB相角差；AB相综合误差及修约值，CB相综合误差及修约值。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。5．四线自校屏四线压降自校功能是在进行三相四线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘四线自校’功能后，按键进入‘四线自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图八所示），计够60次后测试完毕，显示测试结果（如图九所示）。图八 四线自校测试 异常图九 四线自校测试 正常图九所示为四线压降自校结果包括：PT侧A相电压、B相电压、C相电压；Wh侧A相电压、B相电压、C相电压；两侧A相角差、B相角差、C相角差；两侧A相比差、B相比差、C相比差；两侧A、B、C各相的综合误差及修约。6．四线压降屏在选中‘四线压降’功能后，按键进入‘四线压降’屏，开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十所示），计够60次后测试完毕，显示测试结果

<锦州>天正华意电气设备有限公司
供应数字等电位测试仪_诚信厂家

锦州二次压降负载测试仪 功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；2、非GPS同步方式，无需寻星，使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。6、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。8、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。10、电池剩余电量百分数指示功能，绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能，可存储200组测试数据。14、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

<锦州>天正华意电气设备有限公司

锦州二次压降负载测试仪 功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；2、非GPS同步方式，无需寻星，使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。6、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。8、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。10、电池剩余电量百分数指示功能，绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能，可存储200组测试数据。14、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

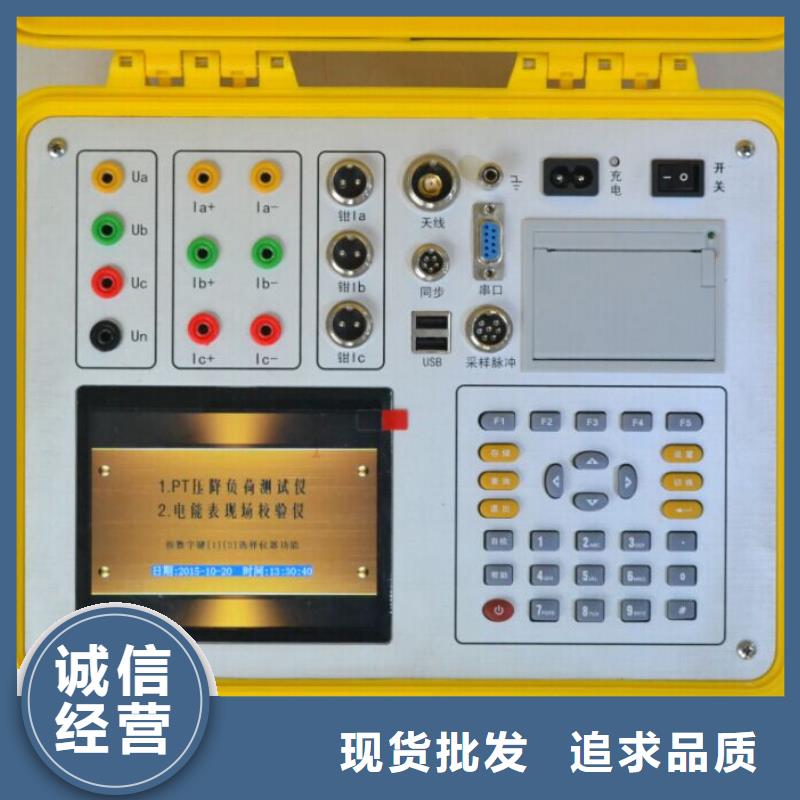

锦州二次压降负载测试仪技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）＝10000 r/kW·h ，钳型互感器常数（FL）：

供应数字等电位测试仪_诚信厂家

锦州二次压降负载测试仪 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线图八、矢量分析屏－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线图九、矢量分析屏－三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；

---
